1. 以太网

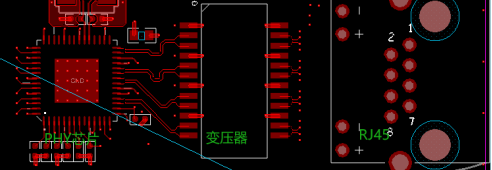

一般有MAC控制器,PHY芯片(物理层芯片),网络变压器,RJ45接头。有时候会节省空间网口变压器会和RJ45集成在一块。




2.PHY接口

PHY为物理层接口,主要负责PHY芯片与RJ45SFPFIBER网络连线

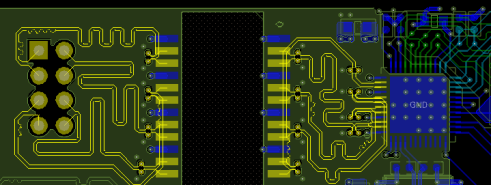

ETH_MDI0_N/PETH_MDI1_N/PETH_MDI2_N/PETH_MDI3_N/P,这四对差分需同层等长,误差控制10Mil左右内

3.MAC接口

MAC数据链路层,主要负责PHY芯片与DSPFPGA等之间的网络连线。

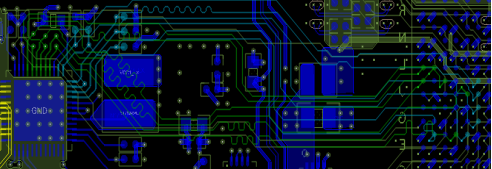

RGMII设计规范:

PHY_RX_D0PHY_RX_D1PHY_RX_D2PHY_RX_D3PHY_RX_CLKPHY_RX_CTRL

PHY_TX_D0PHY_TX_D1PHY_TX_D2PHY_TX_D3PHY_TX_CLKPHY_TX_CTRL

以上两组需要同组、同层等长。

误差控制10mil以内。
