很多时候，不可避免的会用到PCB板，那大家对它的了解有多少呢？我们一起来看看

PCb 中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板

1.过孔-双层板的连接通道

这个是之前最摸不着头脑的环节.拿到一个PCB就会发现上面有很多针尖大的小洞洞,这个就是过孔.其结构如下

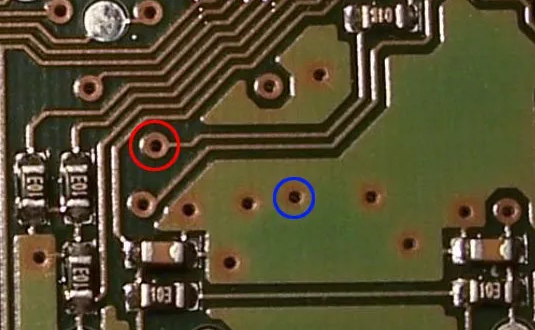

过孔的作用主要是连接导通正反两个板面上的铜线,大多数的过孔是图中的红色区域.当正面的导线由于交错不好排布的时候,就可以使用过孔.就像"立交桥"一样,将二维平面的布线转化到三维立体空间中.蓝色区域的过孔主要是将正反两面的铜板相连接,以达到"共地"的效果

2.焊盘-居然可以用来识别正负极

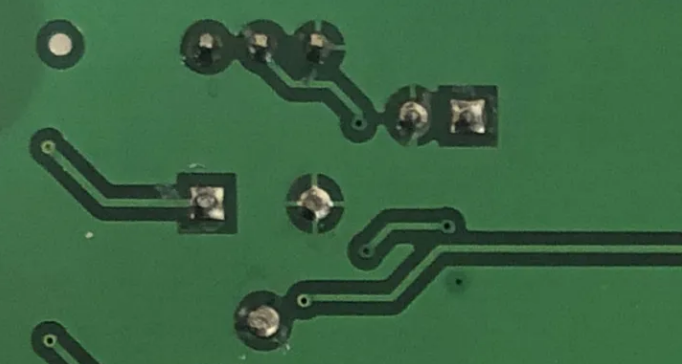

焊盘用于元器件引脚的焊接.其尺寸比过孔要大.有趣的是焊盘不仅仅有圆的形状,也有方的形状,一般方形的焊盘代表高电压的引脚

上图中还有一个小细节就是有些圆形焊盘是十字形的,这就将引脚直接接地了.PCB板上的接地其实就是接负极,大面积的铜板都是和电源的负极相连的.这就保证了所有的GND引脚都是共地哒

3.常用的电子元器件

• 最常用的电阻,现在主要用的是贴片电阻,很少有直插电阻了

• 晶振-电路板的心脏,上面的数字代表频率

电容,有黑色圆柱形,也有扁扁的形状

数码管,当然现在很多直接用显示屏了

蜂鸣器

4.PCB封装

所谓PCB封装就是把实际的电子元器件,芯片等各种参数(如元器件大小和长宽、管脚间距等)用图片形式表现出来,以便可以在画PCB图时进行调用.

PCB分装按照安装方式来区分,可以分为贴片器件、插装器件、特殊器件(沉板器件)

5.丝印字符

将所需的文字，商标或零件符号，以网板印刷的方式印在板面上，再以紫外线照射的方式曝光在板面上

6.表面处理

常见的表面处理：喷锡、沉金、OSP、沉锡、沉银，镍钯金，电硬金、电金手指等

7.成型、电测

将PCB以CNC成型机切割成所需的外形尺寸；模拟板的状态,通电进行电性能检查,是否有开、短路

8.终检、抽测、包装

对板的外观、尺寸、孔径、板厚、标记等检查,满足客户要求。将合格品包装成捆，易于存储，运送

当然，PCB的知识还有很多，想要更深入的了解，就需要更深入的学习啦！！！
